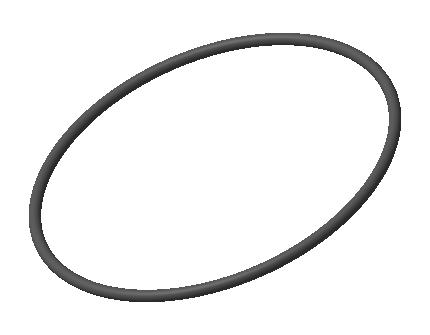

Кольцо уплотнительное для седла АФНИ.754175.002; 9Т.10.3; 099-105-36-2-3; 1НП.02.00.009П
Цену уточняйте
- В наличии
- Оптом и в розницу
- +7 (708) 502-98-43Отдел оптовых продаж и под заказ
- +7 (701) 887-37-42Отдел розничных продаж (от 1 шт)
Уплотнительные кольца для буровых насосов типа 9Т(НПЦ-32, НЦ-320, ЦН26-32), НБ-125 (9МГР) и ЭПНА, выпускаются по чертежам заказчика и имеют ГОСТ10007-80 (документация на фторопластовый порошок).
Данный элемент имеет высокие прочностные показатели, он менее хрупок, чем Ф4С15, а добавка дисульфида молибдена позволяет образовывать на сопрягаемой металлической поверхности дополнительную защитную пленку для увеличения износостойкости и устойчивости против коррозийных процессов уплотнительного седла и пробок (шара). Дополнительно, кольцо уплотнительное для седла, имеет более низкий коэффициент трения, что позволяет открывать и закрывать арматуру с меньшими усилиями. Данная композиция наиболее предпочтительна для арматур, работающих в среде и жидкого природного газа.
Обозначение других заводов-производителей
9Т.10.3; ; 099-105-36-2-3; 1НП.02.00.009П
ТУ 3639-001-43158183-03
Используется в:
Блок нагнетательный
Блок клапанных коробок
Седло клапана Ø111
Седло клапана Ø105
РТИ насосов типа 9Т (НПЦ-32, НЦ-320, ЦН26-32), НБ125, 9МГр.
| № п/п | Наименование, обозначение | Чертеж фирмы | Обозначение других заводов-изготовителей | Рисунок |
|---|---|---|---|---|
|
1 |
Манжета штока |
1НП.02.00.001П |
9Т.02.001; НПЦ.02.017; АНИ.754171.001;; |
|
| 2 | Манжета поршня | 1НП.02.00.003П | 9Т.2.8; АФНИ.754171.005; НПЦ.02.028 |  |
| 3 | Уплотнение коронки УК-164 | 1НП.02.00.004П | 9Т.2.9; АФНИ.754171.003; НПЦ.02.021;3420-130021 |  |
| 4 | Уплотнение сливных пробок | 1НП.02.00.006П | 9Т.2.15; АФНИ.754152.021 |  |
|
5 |
Кольцо уплотнительное для седла |
1НП.02.00.009П |
9Т.10.3; АФНИ.754175.002; 099-105-36-2-3 |
|
|
6 |
Уплотнение цилиндровых втулок |
1НП.02.00.011П |
5Т.65; АФНИ.754152.017; НПЦ.02.009; 3420-130020 |
|
|
7 |
Прокладка под корпус сальника |
1НП.02.00.012П |
9Т.62; АФНИ.754152.018; НПЦ.02.011 |
|
|
8 |
Уплотнение крышки клапана |
1НП.02.00.013П |
10Т.1.11; НБ80.02.00.009; НПЦ.02.008; 3420-130022; |
|
|
9 |
Уплотнение коллектора |
1НП.02.00.019П |
ЦА300.9.6; НПЦ.02.023; АНИ.754171.004; |
|
|
10 |
Уплотнение клапана Ø111 |
9МГр.02.102П |
1Т.122а; НПЦ.02.402; АФНИ.754174.004-01 |
|
|
11 |
Уплотнение клапана типа 9Т.02.700 |
1НП.02.03.003П |
9Т.02.703 |
|
|
12 |
Уплотнение клапана Ø105 |
АФНИ.754174.004П |
9Т-3-6; АФНИ.754174.004 |
|
| 13 | Уплотнение клапана Ø111 | АФНИ.754174.004-01П |  |
|
|
14 |
Уплотнение клапана Ø105 |
НПЦ.02.452П |
НПЦ.02.452 |
|
|
15 |
Уплотнение предохранительного клапана |
1НП.02.08.003П |
ЦН-0206; 1Т.132; НПЦ.02.607 |
|
|
16 |
Амортизатор предохранительного клапана |
1НП.02.08.004П |
1Т.133; АФНИ.753691.003; НПЦ.02.604 |
|
|
17 |
Мембрана разделителя |
1НП.02.09.203П |
4АН.3.53.3; НПЦ.02.556 |
|
|
18 |
Прокладка коллектор - гидроблок |
1НП.02.00.016П |
9Г.9.122; АФНИ.754152.016 |
|
|
19 |
Прокладка коллектора |
1НП.02.00.016П-01 |
ЦА320.04.00.301-01 |
|
Материал: NBR, EPDM, FKM.
Р – до 50 МПа в неподвижных соединениях,
до 32 МПа
в подвижных соединениях.
ϑ – до 0,5 м/с.
t – от -600С
до +2000С
(в зависимости от марки резины)
| Основные атрибуты | |
|---|---|
| Страна производитель | Казахстан |
| Гарантийный срок | 12 мес |
| Сечение кольца (мм) | 3.6 |
| Пользовательские характеристики | |
| Внутренний диаметр (мм) | 98.5 |
- Цена: Цену уточняйте
