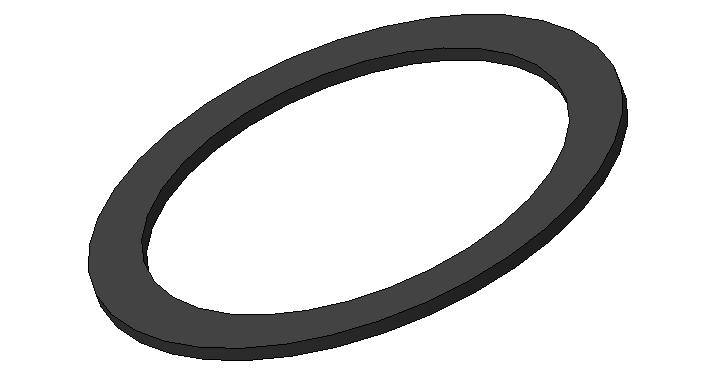

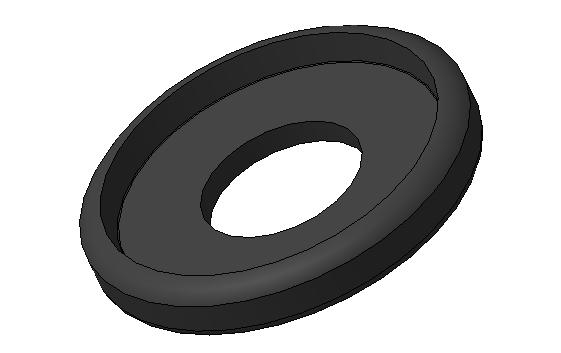

Уплотнение цилиндровых втулок АФНИ.754152.017; 5Т.65; 1НП.02.00.011П; НПЦ.02.009; 3420-130020, фото 1
впередназад
Уплотнение цилиндровых втулок АФНИ.754152.017; 5Т.65; 1НП.02.00.011П; НПЦ.02.009; 3420-130020, фото 3
Уплотнение цилиндровых втулок АФНИ.754152.017; 5Т.65; 1НП.02.00.011П; НПЦ.02.009; 3420-130020, фото 4
Уплотнение цилиндровых втулок АФНИ.754152.017; 5Т.65; 1НП.02.00.011П; НПЦ.02.009; 3420-130020, фото 5
Уплотнение цилиндровых втулок АФНИ.754152.017; 5Т.65; 1НП.02.00.011П; НПЦ.02.009; 3420-130020, фото 6
Уплотнение цилиндровых втулок АФНИ.754152.017; 5Т.65; 1НП.02.00.011П; НПЦ.02.009; 3420-130020, фото 7

Уплотнение цилиндровых втулок АФНИ.754152.017; 5Т.65; 1НП.02.00.011П; НПЦ.02.009; 3420-130020

Цену уточняйте

  • Под заказ
  • Оптом и в розницу
clockОтправка с 16 декабря 2024
Уплотнение цилиндровых втулок АФНИ.754152.017; 5Т.65; 1НП.02.00.011П; НПЦ.02.009; 3420-130020
Уплотнение цилиндровых втулок АФНИ.754152.017; 5Т.65; 1НП.02.00.011П; НПЦ.02.009; 3420-130020Под заказ
Цену уточняйте
+7 (708) 803-87-93
Отдел продаж
  • +7 (747) 113-46-40
    Отдел продаж
  • +7 (713) 241-03-20

Заказ только по телефону

+7 (708) 803-87-93
Отдел продаж
  • +7 (747) 113-46-40
    Отдел продаж
  • +7 (713) 241-03-20
возврат товара в течение 14 дней по договоренности

Уплотнение цилиндровой втулки АФНИ 754152.017 (позиция 7) является за рубашечным  уплотнением втулки (позиция 6), обеспечивая герметичность полости блока клапанных коробок (позиция 11) гидравлической части.
Замена уплотнения АФНИ* осуществляется путем съёма цилиндровой втулки коронки (позиция 5) приспособлением для съема.


Гидравлическая часть АФНИ

РТИ насосов типа 9Т (НПЦ-32, НЦ-320, ЦН26-32), НБ125, 9МГр.

№ п/п Наименование, обозначение Чертеж фирмы Обозначение других  заводов-изготовителей Рисунок

1

Манжета штока

1НП.02.00.001П

9Т.02.001; НПЦ.02.017; АНИ.754171.001;;

2 Манжета поршня 1НП.02.00.003П 9Т.2.8; АФНИ.754171.005; НПЦ.02.028
3 Уплотнение коронки УК-164 1НП.02.00.004П 9Т.2.9; АФНИ.754171.003; НПЦ.02.021;3420-130021
4 Уплотнение сливных пробок 1НП.02.00.006П 9Т.2.15; АФНИ.754152.021

5

Кольцо уплотнительное для седла

1НП.02.00.009П

9Т.10.3; АФНИ.754175.002; 099-105-36-2-3

6

Уплотнение цилиндровых втулок

1НП.02.00.011П

5Т.65; АФНИ.754152.017; НПЦ.02.009; 3420-130020

7

Прокладка под корпус сальника

1НП.02.00.012П

9Т.62; АФНИ.754152.018; НПЦ.02.011

8

Уплотнение крышки клапана

1НП.02.00.013П

10Т.1.11; НБ80.02.00.009; НПЦ.02.008; 3420-130022;

9

Уплотнение коллектора

1НП.02.00.019П

ЦА300.9.6; НПЦ.02.023; АНИ.754171.004;

10

Уплотнение  клапана Ø111

9МГр.02.102П

1Т.122а; НПЦ.02.402; АФНИ.754174.004-01

11

Уплотнение  клапана типа 9Т.02.700

1НП.02.03.003П

9Т.02.703

12

Уплотнение  клапана Ø105

АФНИ.754174.004П

9Т-3-6; АФНИ.754174.004

13 Уплотнение  клапана Ø111 АФНИ.754174.004-01П

14

Уплотнение  клапана Ø105

НПЦ.02.452П

НПЦ.02.452

15

Уплотнение предохранительного клапана

1НП.02.08.003П

ЦН-0206; 1Т.132; НПЦ.02.607

16

Амортизатор предохранительного клапана

1НП.02.08.004П

1Т.133; АФНИ.753691.003; НПЦ.02.604

17

Мембрана разделителя

1НП.02.09.203П

4АН.3.53.3; НПЦ.02.556

18

Прокладка  коллектор - гидроблок

1НП.02.00.016П

9Г.9.122; АФНИ.754152.016

19

Прокладка коллектора

1НП.02.00.016П-01

ЦА320.04.00.301-01

Материал: NBR, EPDM, FKM.

Р – до 50 МПа в неподвижных соединениях,

до 32 МПа

в подвижных соединениях.

ϑ – до 0,5 м/с.

t – от -600С

до +2000С

(в зависимости от марки резины)



Характеристики
Основные атрибуты
Страна производительКазахстан
Гарантийный срок12 мес
Высота (мм)22
Наружный диаметр (мм)162
Пользовательские характеристики
Внутренний диаметр (мм)142
Информация для заказа
