КЛАПАН К-7 К-8 К-9 К-10

Клапан бурового насоса К-10 (К-9), К-7, К-8, 14077.53.005 используется при перекачке чистых и абразиво-содержащих жидкостей при высоком давлении. Клапан насоса при относительной простоте конструкции повышает ремонтопригодность, позволяет снизить трудоемкость сборки клапана и замену изношенного уплотнения.

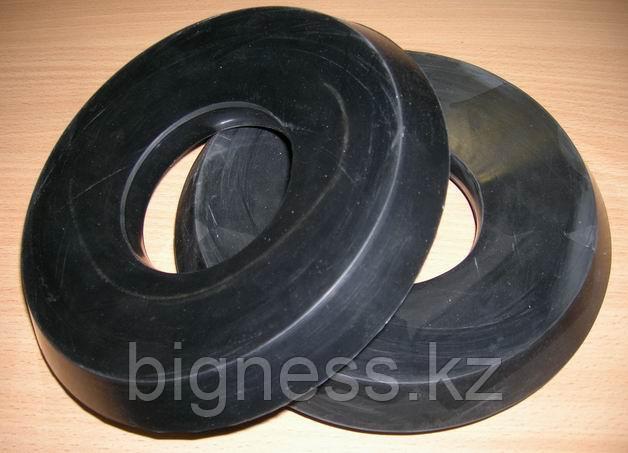

Клапан К-10 (К-9), К-7, К-8, 14077.53.005 включает следующие компоненты: разъемную тарель с верхней и нижней частями с направляющим штоком, пружину, седло, уплотнение.

Верхняя часть тарели с направляющим штоком имеет вид шток-гайки (тарельчатая головка с цилиндрическим выступом выполнена заодно с направляющим штоком). Нижняя часть тарельчатой головки шток-гайки ответна форме верхней поверхности нижней части тарели. Уплотнение располагается между верхней поверхностью нижней части тарели разъемной и нижней поверхностью тарельчатой головки шток-гайки. Обе части тарели разъемной с направляющим штоком соединены воедино с помощью резьбы.

Для разобщения и соединения рабочей камеры цилиндра поршневого бурового насоса попеременно с всасывающим и напорным трубопроводами предназначены клапаны.

В современных буровых насосах поршневого типа широко востребованы самодействующие клапаны. Эти клапаны открываются под действием проходящей через них жидкостной среды и закрываются под действием веса клапанной тарели и пружины.

Самыми распространенными являются самодействующие клапаны кольцевые и тарельчатые. Кольцевые клапаны бывают однокольцевыми и двухкольцевые. Оба вида отличает высокая пропускная способность, отсюда и применение в поршневых насосах с большой подачей.

Самодействующие тарельчатые клапаны бывают с плоской тарелью и конической посадочной поверхностью. Такие клапаны повсеместно используются в насосах высокого давления, в насосах, используемых для перекачки жидкостных сред с содержанием твердой фазы: естественных промывочных жидкостей, глинистых растворов и т.п..

Основные требования к конструкции клапанов буровых насосов поршневого типа:

- герметичность в закрытом пространстве,
- оперативное открытие/закрытие отверстия седла, через которое протекает жидкость,
- минимизация гидравлических потерь при прохождении через клапан жидкости,
- достаточная прочность,
- износоустойчивость элементов клапана.

Основные размеры клапанов определяются подачей и числом двойных ходов поршня насоса, а высота подъема определяется скоростью потока жидкости в клапанной щели. Если при определении размеров клапана и его гидравлического сопротивления присутствует ошибка, то при закрытии клапана появляется характерный стук, принимаемый за критерий правильности выбора размеров клапана для заданных условий работы.

В основном для буровых насосов используются тарельчатые клапаны, имеющие одну выходную щель. При перекачке сильно утяжеленных жидкостей срок эксплуатации клапанов резко сокращается, доходя до 30 ч.

Минимизация гидравлических потерь, безударная посадка на седло, качественное уплотнение и надежная работа – таковы требования к клапанам насосов.

Клапан буровых насосов выпускается в множестве модификаций:

- с нижней направляющей крестовиной и верхним направляющим штоком;
- с нижним и верхним направляющими штоками;
- с тремя и четырьмя и нижними направляющими перьями.
- с различными способами крепления на тарели резинового уплотнительного кольца.

Конструкция клапана позволяет производить быструю его замену или ремонт.



 ПРИМЕРЫ ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ:

Клапан к-10 в сборе, клапан к9, клапан к7, клапан к8, клапан к-7, клапан насоса УНБ-600 К9.00.000СБ, клапан бурового насоса УНБ-600 К9.00.000СБ, клапан к-10, 14023.53.090-2 СБ, клапан к-9, клапан к10, насос УНБ-600, клапан бурового насоа К-10, клапан насоса унб-600, клапан К9.00.000СБ, К9.00.000СБ, клапан К10.00.000СБ, клапан 14077.53.005, клапан бурового насоса УНБ к9.

Материал: NBR, EPDM, FKM.

Р – до 50 МПа в неподвижных соединениях,

до 32 МПа

в подвижных соединениях.

ϑ – до 0,5 м/с.

t – от -60⁰С

до +200⁰С

(в зависимости от марки резины)
