Описание

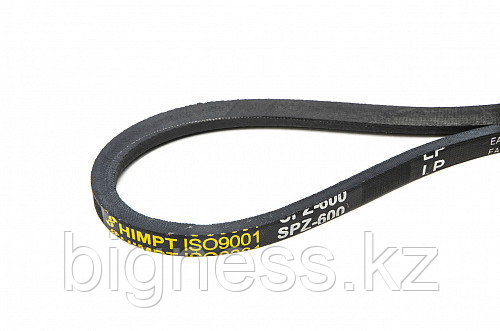

Ремни приводные клиновые узких сечений (в отличии классических) имеют меньшее теплообразование при работе, увеличенную допустимую линейную скорость ремня, более высокую передаваемую мощность и используются в передачах механизмов и машин, работающих под высокой нагрузкой: в тяжелой промышленности, в горнорудной добывающей и перерабатывающей технике, в судо- и станкостроении, в сельскохозяйственной технике.

Ширина большего основания 9,7 мм; высота ремня 8 мм.

Работоспособны при t° от -30°C до +60°C. Передаваемая мощность до 60 кВт, допустимая линейная скорость до 40 м/с.

Профиль SPZ – относится к клиновым ремням узкого сечения, где отношение ширины большего основания к высоте находится в пределах 1,2-1,3. Отвечают DIN 7753 часть 1, ISO 4184.

Ремни сечения SPZ или XPZ (зубчатые SPZ) соответствуют профилю 3V/9N (XPZ = 3VX) по стандарту RMA/MPTA США. Также соответствуют профилю 8,5*8 ГОСТ 5813-93 вентиляторных ремней и профилю AVX10 ремней с открытыми боковыми гранями и фасонным зубом.

W – 9,7 мм;
W_p – 8,5 мм;
Т – 8 мм.
α — угол клина ремня, равный 40°±1°
